ricevitore dsr1

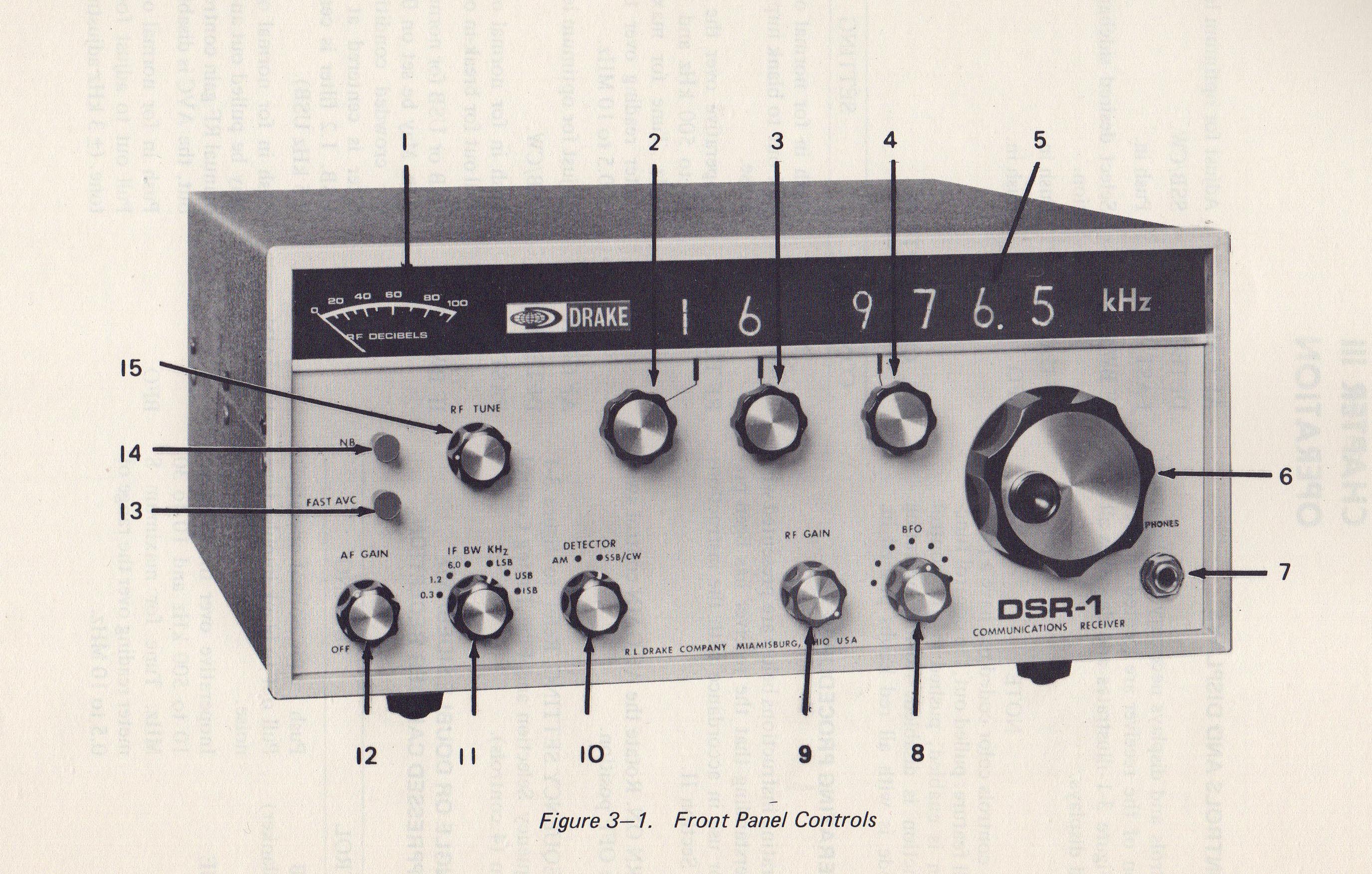

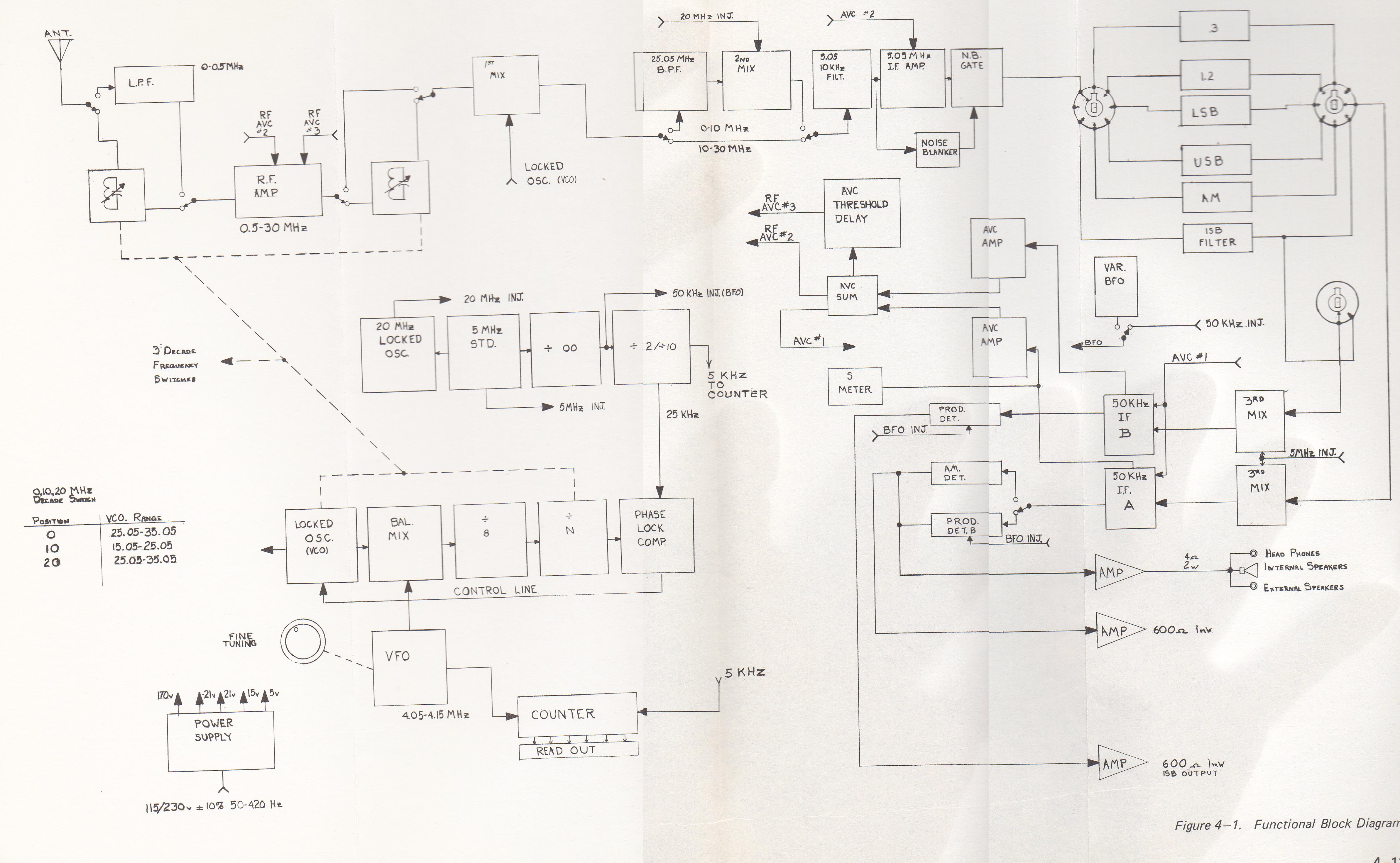

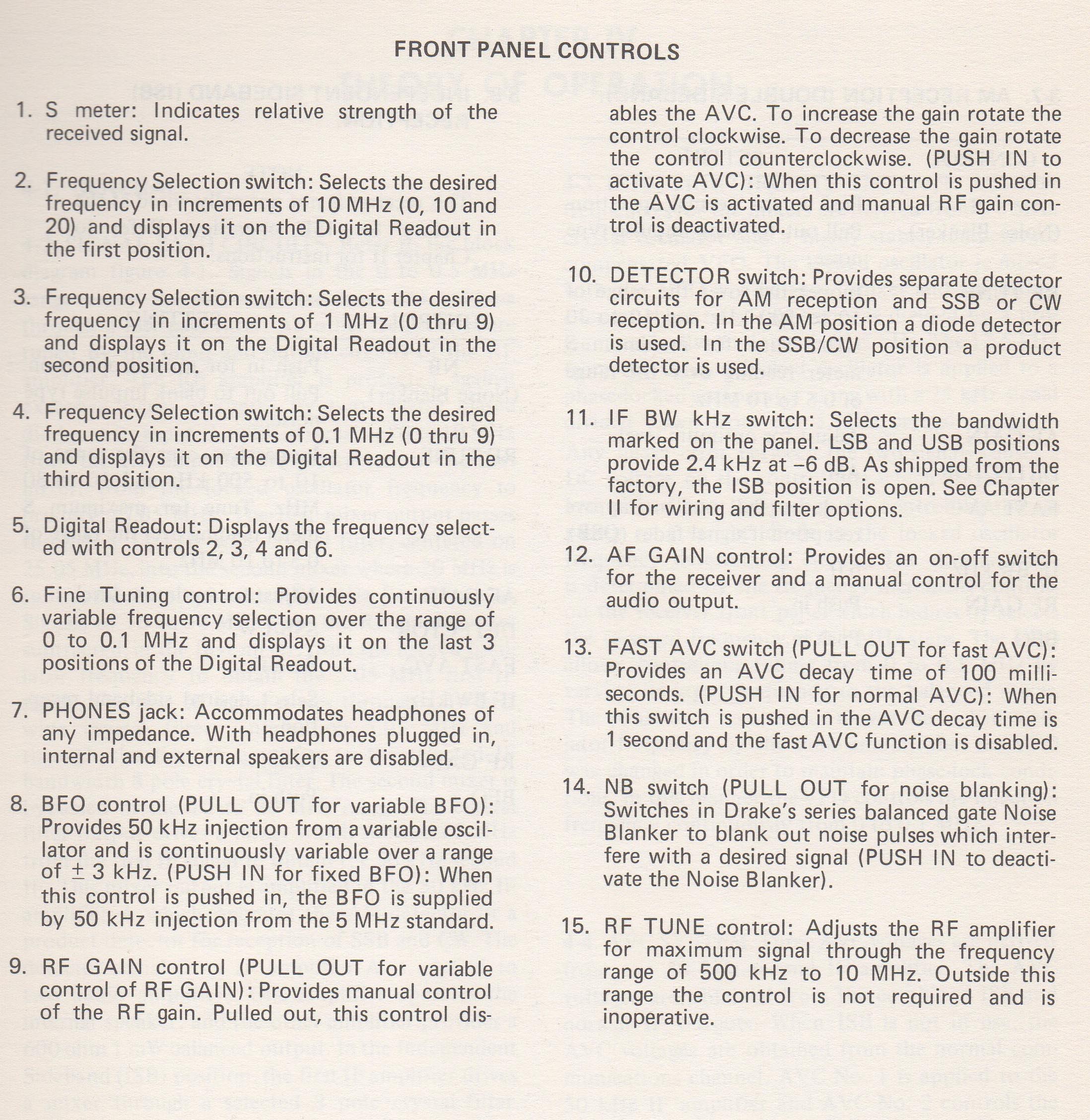

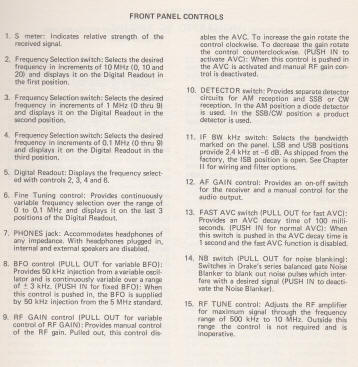

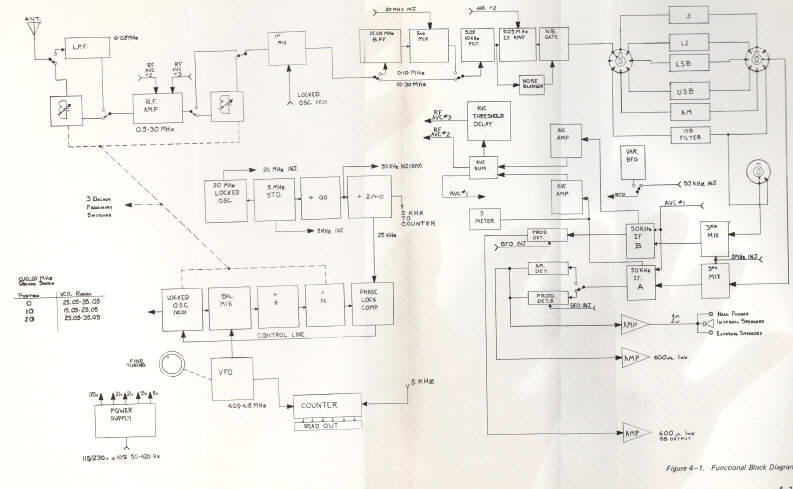

La Drake ha prodotto principalmente apparecchiature per radioamatori, ma di qualità tale che ne è nato un mito.Col progresso naturale delle tecniche radio ha prodotto anche un apparecchio di qualità per uso commerciale, il DSR1. Questa è una supereterodina a tripla conversione, 25,05 Mhz, 5,05 Mhz e 50 khz. Le bande passanti sono stabilite da  filtri da 0,3 khz, 1,2 khz e 2,4 khz per l'ssb,(LSB e USB) uno regolato sotto la portente della frequenza intermedia ed uno sopra. Poi un filtro a 6 khz per l'AM ed uno opzionale per ISB. I filtri sono a rete di cristalli adatti per una frequenza abbastanza elevata come i 5 Mhz. Il filtraggio è eseguito prima possibile nella catena di ricezione e sono seguiti da una media frequenza da 50 khz. I BFO sono due, uno preso dal sintetizzatore per l'SSB, l'altro a 50 khz variabile per la CW. Naturalmente è prevista anche la ricezione AM e quella ISB (indipendent sideband) ma va cablata su richiesta. Il circuito è implementato con molti Mosfet che gli danno una grande resistenza al sovraccarico. Le frequenze da 10 khz a 500 passano da un filtro passabasso. Quelle da 500 a 10000 dispongono di un preselettore, quelle da 10 Mhz a 30 no. Il primo stadio di FR è a Mosfet, come il primo mixer. Notare noise blanker e limitatore di disturbi. Non esiste un notch
